Шарнирный наконечник (рулевой наконечник) — это один из ключевых элементов рулевого управления автомобиля. Он соединяет рулевую тягу с поворотным кулаком колеса, обеспечивая передачу усилия от рулевого механизма к колёсам и их поворот. От состояния шарнирных наконечников зависит управляемость автомобиля, стабильность на дороге и безопасность движения. В этой статье мы расскажем, как устроен шарнирный наконечник, какие виды бывают, как определить износ и когда необходима замена.

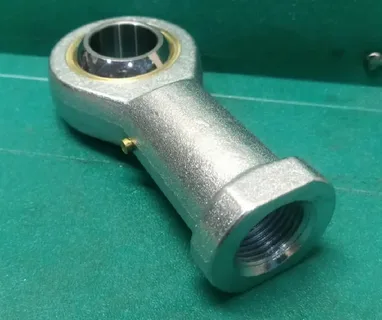

Что такое шарнирный наконечник и зачем он нужен
Шарнирный наконечник — это деталь рулевого управления, которая обеспечивает подвижное соединение между рулевой тягой и поворотным кулаком. Он позволяет передавать усилие от рулевого механизма к колёсам и компенсировать угловые перемещения при повороте колёс, изменении дорожного покрытия и колебаниях ходовой части.
Основные функции шарнирного наконечника:
- Передача вращательного движения от руля к колёсам.
- Обеспечение свободы перемещения в нескольких плоскостях.
- Снижение вибраций и ударов, передающихся на рулевое колесо.
- Поддержание правильных углов установки колёс (схождения).
«Шарнирный наконечник — одна из самых нагруженных деталей рулевого управления. От его исправности зависит не только комфорт вождения, но и ваша безопасность на дороге».
Устройство и принцип работы
Конструкция шарнирного наконечника достаточно проста, но при этом надёжна. Основные элементы:
- Корпус — обычно изготовлен из стали, имеет резьбовую часть для соединения с рулевой тягой и конусное отверстие для шарового пальца.
- Шаровой палец — деталь со сферической головкой, которая входит в корпус и обеспечивает подвижность соединения.
- Вкладыш (сепаратор) — пластиковая или металлическая втулка, в которой вращается шаровой палец.
- Пыльник (защитный чехол) — резиновая или полимерная крышка, предохраняющая шарнир от грязи, песка и воды.
- Смазка — закладывается внутрь наконечника на заводе для снижения трения и увеличения срока службы.
Принцип работы: при повороте рулевого колеса усилие передаётся через рулевую тягу, которая толкает или тянет наконечник. Палец наконечника вращается в корпусе, передавая движение на поворотный кулак, который поворачивает колесо.
Виды шарнирных наконечников
По конструкции и способу крепления различают несколько основных типов.
- По способу крепления к поворотному кулаку:
- С конусным креплением — палец имеет коническую форму и затягивается гайкой. Самый распространённый тип.
- С резьбовым креплением — наконечник вкручивается в поворотный кулак. Используется на некоторых старых моделях и грузовых автомобилях.
- По материалу корпуса:
- Стальные — наиболее распространены, выдерживают высокие нагрузки.
- Алюминиевые — легче, но менее прочные, используются в спортивных и лёгких автомобилях.
- По конструкции пыльника:
- С закрытым пыльником — защита от внешней среды.
- С открытым — встречаются редко, требуют регулярной смазки.
Признаки неисправности шарнирного наконечника
Износ шарнирного наконечника происходит постепенно из-за естественного износа, попадания грязи, отсутствия смазки или механических повреждений. Вот основные симптомы, указывающие на неисправность.
- Стук в рулевой колонке — особенно на неровностях или при поворотах на месте.
- Люфт рулевого колеса — увеличенный свободный ход руля.
- Вибрация руля — особенно на скорости, может отдавать в рулевое колесо.
- Неравномерный износ шин — нарушение схождения из-за люфта наконечника.
- Отклонение автомобиля от прямолинейного движения — машину «уводит» в сторону.
- Повреждение пыльника — если пыльник порван, грязь и вода быстро выведут шарнир из строя.
При появлении хотя бы одного из этих признаков необходимо обратиться на СТО для диагностики и замены наконечника.
«Игнорирование стука в рулевом управлении — одна из самых частых причин аварий. Если наконечник разрушится на ходу, вы потеряете контроль над автомобилем. Не откладывайте замену».
Когда менять шарнирный наконечник
Рекомендуемый интервал замены шарнирных наконечников обычно составляет 80 000–100 000 км пробега, но он может сокращаться при тяжёлых условиях эксплуатации: частые ухабы, грязь, бездорожье, некачественные дороги.
При плановом техническом обслуживании (ТО) необходимо проверять состояние пыльников и люфты. Если пыльник порван — наконечник подлежит замене, даже если стука ещё нет. Замена всегда производится парами на одну ось (два наконечника на передней оси), чтобы избежать нарушения геометрии.
Как выбрать качественный наконечник
При замене шарнирных наконечников важно выбрать надёжные детали. Вот критерии выбора.
- Производитель — отдавайте предпочтение проверенным брендам: Lemförder, TRW, Moog, Febi Bilstein, Delphi. Оригинальные наконечники для вашей марки — лучший вариант.
- Качество пыльника — он должен быть эластичным, без трещин, плотно прилегать к корпусу.
- Материал и обработка — корпус должен быть без следов коррозии, резьба чистая.
- Наличие смазки — у большинства качественных наконечников смазка заложена на заводе.
- Сертификация — наличие сертификатов соответствия и гарантия производителя.
Сравнительная таблица: популярные производители
| Бренд | Страна производитель | Качество | Цена | Применение |
|---|---|---|---|---|
| Lemförder (ZF) | Германия | Очень высокое | Высокая | Оригинальное качество, для премиум-брендов |
| TRW | США / Германия | Высокое | Средняя–высокая | Европейские и азиатские авто |
| Moog | США | Высокое | Средняя | Американские и европейские авто |
| Febi Bilstein | Германия | Хорошее | Средняя | Широкий спектр моделей |
| Delphi | Великобритания | Хорошее | Средняя | Европейские авто |
Диагностика и замена: что нужно знать
Диагностика шарнирных наконечников проводится на подъёмнике или смотровой яме. Визуально проверяется целостность пыльников и наличие люфта. Люфт измеряется покачиванием колеса в вертикальной и горизонтальной плоскостях.
Замена наконечника включает:
- Снятие старого наконечника.
- Замер и регулировка схождения (обязательно после замены).
- Установка нового наконечника с использованием конусной смазки и правильной затяжкой.
- Проверка работы рулевого управления и отсутствия люфтов.
После замены необходимо обязательно провести сход-развал, так как даже небольшое изменение длины рулевой тяги влияет на углы установки колёс.
Шарнирный наконечник — это деталь, от которой напрямую зависит управляемость и безопасность автомобиля. Своевременная диагностика и замена изношенных наконечников помогут избежать серьёзных поломок и аварийных ситуаций. Выбирайте качественные детали, доверяйте замену профессионалам и не забывайте проверять состояние рулевого управления при каждом ТО.
